Descrição

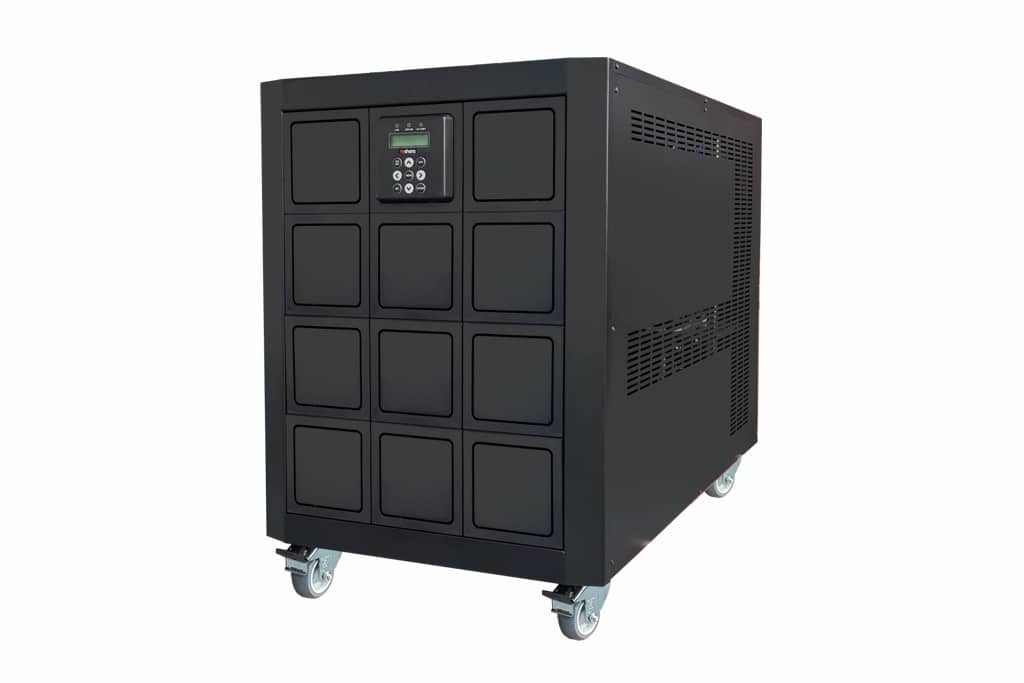

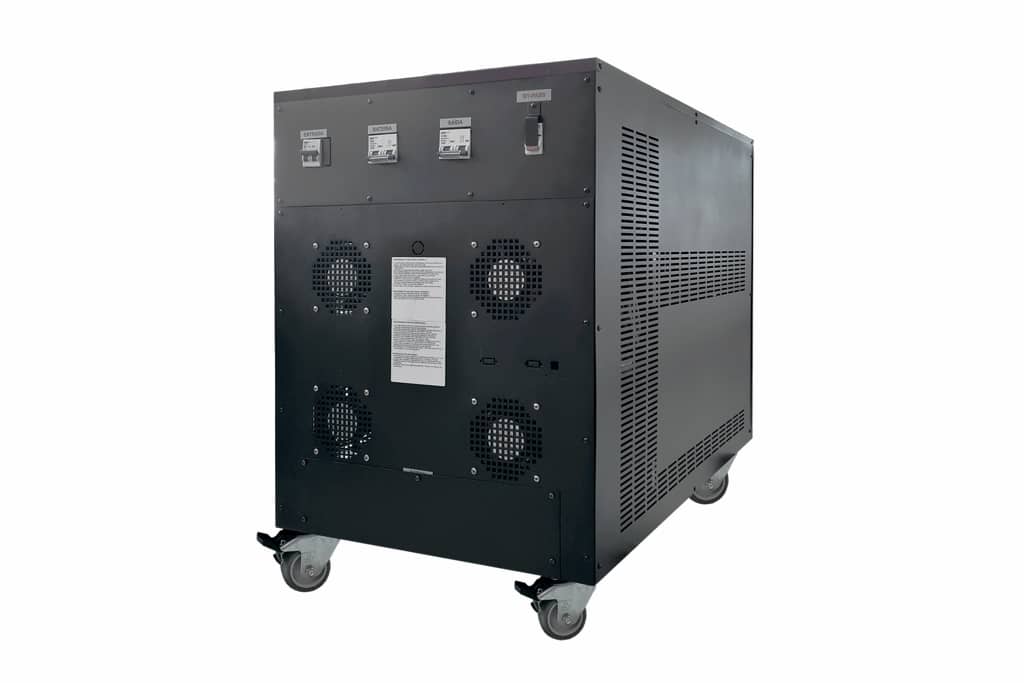

Nobreak TS Shara 4315

Os Nobreaks TS Syal Torre Mono e Trimono On-line de Dupla Conversão foram concebidos com tecnologia de ponta para conversão de energia em alta frequência. Produzindo onda senoidal pura em tempo real através de seu processador DSP (Digital Signal Processor – Processador especializado em processamento digital de sinal) e blocos IGBT inteligentes.
As baterias oferecem tempo de autonomia de acordo com sua necessidade. Elas possuem uma longa vida útil e alta confiabilidade para não deixá-lo sem energia nas horas que mais precisar. São recarregadas com um eficiente sistema inteligente que permite a rápida recuperação de autonomia após uma descarga.
O display frontal interativo permite monitorar os eventos e médias importantes ao fornecimento de energia realizado pelo nobreak, além de visualizar os vários parâmetros customizáveis das suas características. Além disso, o software de gerenciamento, disponibiliza no computador os eventos e medidas realizados pelo nobreak. Gera histórico de eventos, como hora e data de quedas de energia, dentre outros e permite executar testes e desligamentos programados do nobreak e do computador.
O software de gerenciamento é disponibilizado gratuitamente pela TS SHARA e permite gerenciar 24 horas por dia as características e ações do nobreak.

Características TS Shara 4315

Potência de 15KVA
Nobreak Senoidal On Line Dupla Conversão
Filtro PFC Ativo
Com Transformador isolador interno (isolação galvânica)
By-pass isolado automático
Inversor com módulos IGBT, sincronizado à rede
Permite ser ligado na ausência da rede elétrica (função Black-out)
Display LCD com back light, que mostra medidas elétricas, status, data e hora
Teclado frontal para configuração de características e modos de operação
Chave by pass manual para manutenção
Entrada 115V (FNT) ou 220V (FNT / FFT) selecionável
Saída monofásica (FNT) ou bifásica (FFNT) via bornes
Função True-RMS: Medição da tensão de entrada e da tensão de saída em true-RMS
Comunicação inteligente RS 232 (de série) ou RS 485 (opcional)
Comunicação SNMP, protocolo TCP-IP, conector RJ-45 (opcional)
Comunicação SNMP, suporta o protocolo Modbus sobre TCP/IP/BACNET
8 tomadas de saída (opcional)
Proteção contra Sob e Subtensão
Religamento automático ao retorno da rede elétrica após desligamento por bateria baixa
Tempo de recarga das baterias após descarga total: 12 Horas
Compatível com Windows XP, Vista, 7, 8 e 10
Painel em plástico ABS de alto impacto
Gabinete metálico

Recursos
True On-line dupla conversão com microprocessador (DSP)
Display e teclado para fácil configuração e controle de eventos
Conexão por bornes para entrada, saída e expansão de autonomia
Configuração Redundante com outros Nobreaks, tipo Hot Bypass
Baterias Hot Swap
Rendimento >=92%
Ruído a 1m < 65dB Correção do fator de potência de entrada (FP>=0,97)
Retificador e inversor a IGBT
Bypass estático e de manutenção sem interrupções
Recarga rápida e segura das baterias em menos de 24 horas
Comunicação inteligente via RS232
Softwares de gerenciamento Power NT (RS232), SNMP View e Upsilon (SNMP)

Proteções TS Shara 4315

Contra sobre-carga e curto circuito
Contra descarga profunda das baterias
Contra sub e sobre-tensão, com retorno automático e manual
Contra sobre-aquecimento, com alarme e by-pass automáticos
Contra variação de freqüência e distorção harmônica
Contra surtos de tensão

Especificações Técnicas TS Shara 4315

Potência: 15000VA
Topologia: On-line de dupla conversão
Tensão de entrada: 115V (FNT) ou 220V (FNT/FFT)
Variação máxima na entrada: +/-20%
Fator de potência entrada: 0,99
Faixa de freqüência admissível: 60Hz +/- 10%
Conexão de entrada AC: Barra de terminais
Tensão de saída: 115V (FNT) ou 220V (FNT) ou Bifásica (FNFT)
Fator de potência saída: 0,8
Fator de crista: 3:1
Regulação estática para carga resistiva: 1%
Regulação dinâmica para 100% de variação de carga resistiva: <8%
Frequência de inversor: 60Hz +/-1% na ausência total de rede
Forma da onda no inversor: Senoidal pura
Distorção harmônica (THD) a 100% da carga resistiva: <3%
Conexão de saída: barra de terminais + 8 tomadas (opcional)
Capacidade de suportar sobrecarga: de 100 a 130% por 10 minutos, de 130 a 150% por 30 segundos e acima de 150% by-pass imediato
Rendimento a plena carga: 92%
Isolação galvânica com transformador isolador: sim
Tempo de transferência: Nulo ou (Zero)
Banco de Baterias: 16 baterias de 26Ah a 220Ah (EXTERNAS EM RACK), baterias não inclusas
Conexão de baterias externas: Barra de Terminais
Display LCD: Sim, com todos os parâmetros
By-pass automático e manual: Sim, via teclado
Comunicação Inteligente: via serial RS-232 ou RS-485 (opcional)
Comunicação SNMP: via rede de dados RJ-45 (opcional)
Autonomia Média: Variável conforme baterias aplicadas e carga usada
MTBF: 100.000
MTTR: 100
Peso: 200kg
Altura: 815mm
Largura: 593mm
Comprimento: 1041mm

Aplicações TS Shara 4315

Aparelhos eletrônicos e de telecomunicações
Data Centers
Equipamentos Hospitalares e Laboratoriais
Equipamentos Industriais
Ideais para aplicações de missão crítica
Plotters
